Unsere Aufnahmen und Vorrichtungen

Hilfsspannvorrichtung

Diese Vorrichtung wurde zum pneumatischen Spannen von komplexen größeren Werkstücken entwickelt. Sie wird in den Arbeitsraum eines Bearbeitungszentrums gestellt. Die Taster zum Bedienen der einzelnen Spannkreise können von der geschlossenen Maschine betätigt werden. Eine solche Vorrichtung ermöglicht schnelle und exakte Positionierung anspruchsvoller Werkstücke und eine Bearbeitung derer mit hoher Widerholgenauigkeit.

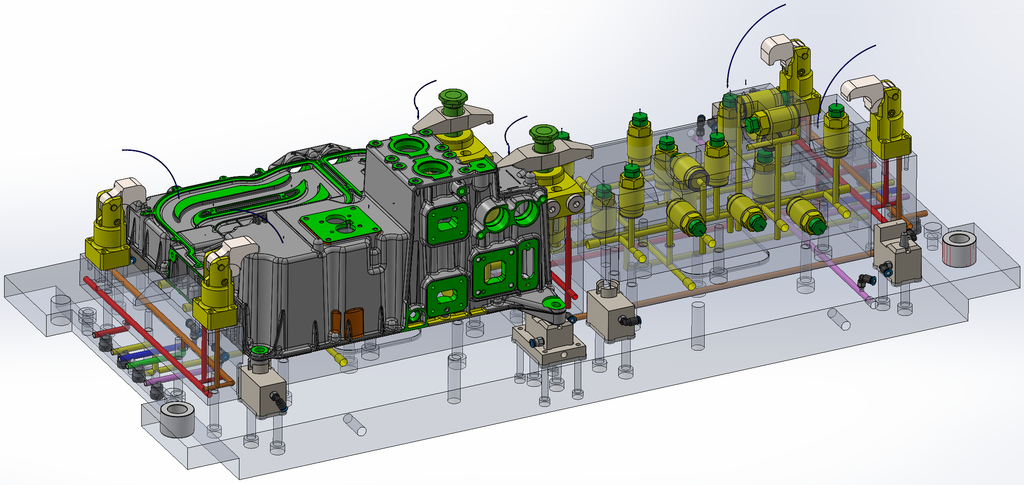

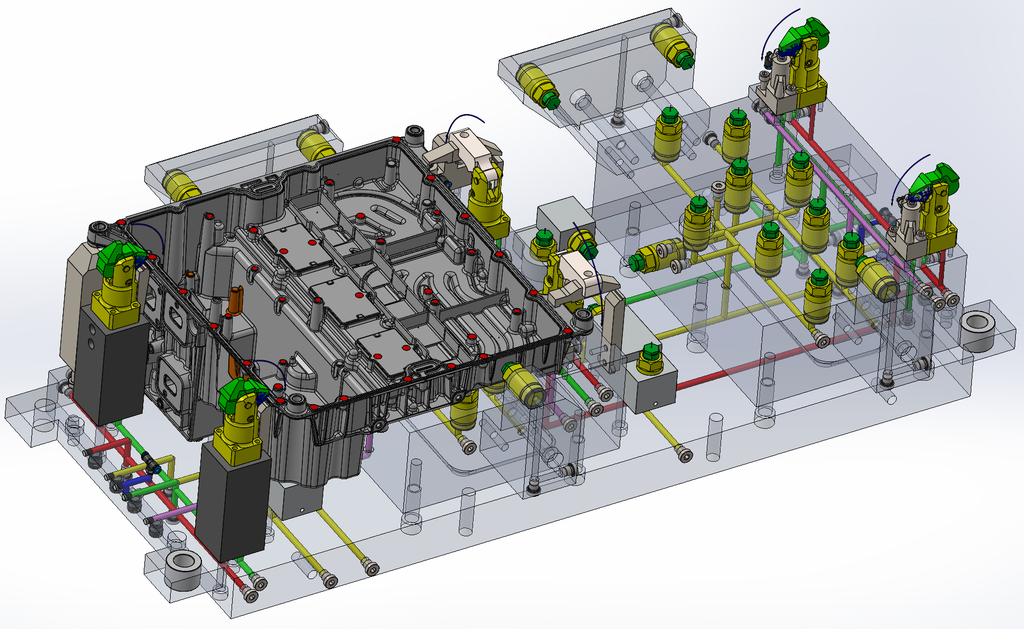

CNC-Aufnahmen für große Bearbeitungszentren mit Wechseltisch:

Diese CNC-Aufnahmen werden paarweise eingesetzt und ermöglichen schnelles und sicheres Spannen von hochpräzise zu fertigenden Werkstücken bei kürzesten Taktzyklen. Pro Vorrichtung wurden hier 6 Anschlüsse für hydraulische Spannkreise, 2 Anschlüsse für pneumatische Luftspaltabfragen zur Kontrolle der Werkstückpositionen und 2 pneumatische Anschlüsse für Sperrluft zum Schutz der Zylinder gegen Eindringen von Schmutzpartikeln realisiert. Durch die Fertigung mit Wechseltischen wird jeweils abwechselnd eine Vorrichtung zur Bearbeitung in die Maschine geschwenkt, während die andere außerhalb des Zerspanungsraums neu bestückt wird.
